焦化vocs治理方法(焦化VOCs排放的治理方案)

2024-10-24 08:29:00 阅读次数:122

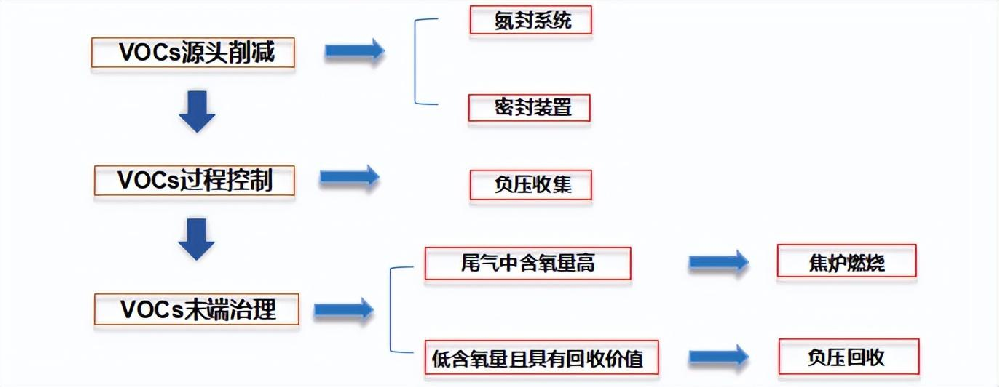

焦化化产VOCs尾气成分较为复杂,单一处理方法效率低,综合焦化行业特点(焦炉)一般采用组合方案,分别从源头削减--vocs过程控制--vocs末端治理三个方面来实施。


1、源头削减

①氮封系统

粗苯、甲醇储罐分别设置氮封装置;水封槽、循环槽等槽体设置氮封装置。同时接入呼吸阀,保证槽体安全同时有效吸收废气;不同化学品储罐暂停使用联通回收系。经安全论证合格后方可投用。

②密封装置

一方面,对于机械化氨水澄清槽刮渣口,密封装置采用液压控制,当焦油渣装满时,通过液压装置将密封装置抬起,焦油渣清运后,焦油渣箱置于密封装置下方,通过液压装置将密封装置与焦油渣箱压紧。

另一方面,对于满流槽密封,设计半开启封闭装置,便于日常工作中捞取酸焦油。

2、VOCs过程控制

①VOCs收集管道的设计压力范围是-50至-150Pa,当尾气主管道的压力低于目标设定值时,通过压力平衡装置保持管路压力稳定。

②尾气收集管道连接各个工序槽体尾气排放口,设置阻火器保证安全。

③槽体原尾气排放口加装自动放空阀,当VOCs抽吸装置出现异常紧急放空。

④设置静电接地管道电阻值大于0.03Ω时,应设导线跨接连接设置跨接导线。

3、VOCs末端治理

①尾气含氧量高,则采取焦炉燃烧的方式

分别检测VOCs中苯、甲烷、氢气和CO含量,与风机、切断阀、放散阀、补风阀联动;当尾气中可燃气检测值达爆炸下限的15%时发出声光报警,打开补风阀进行浓度稀释;尾气中可燃气检测值达爆炸下限的25%时进焦炉前的快切阀关闭,同时开启放散阀。

②尾气含氧量低且具有回收价值的话,采用负压回收的方式

利用化产区煤气负压回收系统净化尾气;利用氮封装置和压力平衡器保证主管压力在-50至-150Pa,收集各放散口废气,同时在主压力平衡器设置氧含量检测仪,保证进入负压回收系统氧气含量<1%;引入蒸汽伴温装置,防止萘结晶造成管道堵塞。
